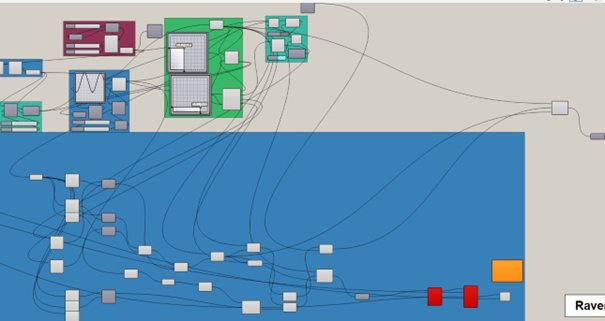

Grasshopper este un mediu de programare vizuală integrat în Rhinoceros 3D. Acesta permite proiectarea parametrică, adică definirea obiectelor 3D prin algoritmi și relații, în locul modelării manuale tradiționale. Datorită Grasshopper, proiectanții pot crea forme complexe care reacționează automat la modificarea parametrilor și generează imediat toate elementele geometrice asociate. Mediul este format din „componente” care sunt trase pe suprafața de lucru (canvas) și conectate între ele într-o rețea de blocuri funcționale ce formează un ansamblu logic coerent. Modificarea unei valori într-o componentă (de exemplu lungimea parametrului, raza etc.) recalculează instantaneu întregul model conform regulilor stabilite.
Grasshopper funcționează astfel încât, în loc să deplasezi muchii individuale ale modelului, îi spui programului cum trebuie să se comporte elementele, introducând valori ale parametrilor și relații. Fiecare element primește dimensiuni, unghiuri sau dependențe specifice, care pot fi combinate în formule logice. Când modifici o valoare, toate componentele și obiectele asociate se adaptează automat la noua configurație. Astfel, modificările proiectului sunt rapide și fără erori: este suficient să editezi sliderul corespunzător, iar restul proiectului se „actualizează” singur, fără a muta manual fiecare muchie. Acest mod de lucru îmbunătățește considerabil proiectarea clădirilor sau produselor, unde este necesară crearea rapidă a zeci de variante sau actualizarea modelului conform noilor cerințe.
Posibilitățile de bază ale Grasshopper
Grasshopper oferă o gamă largă de instrumente și funcții care susțin crearea modelelor 3D algoritmice. Cele mai importante posibilități includ, printre altele:
· Proiectare parametrică – construirea modelelor care reacționează la modificarea parametrilor. Permite testarea diferitelor variante de proiect (de exemplu dimensiuni sau forme diferite) fără reconstrucția manuală a modelului. Modificarea oricărui parametru (de exemplu numărul de segmente, raza sau înclinarea) reconstruiește automat geometria conform regulilor definite în program.
· Automatizarea sarcinilor repetitive – Grasshopper permite definirea algoritmilor și buclelor, ceea ce accelerează procesul de proiectare. În loc să repeți manual acțiuni (de exemplu distribuirea elementelor, generarea rețelelor, calcule), se creează proceduri care le execută automat. Astfel, operațiuni complexe (generarea unei serii de perforații, divizarea suprafețelor, deplasarea și rotirea mai multor obiecte) pot fi realizate printr-un singur clic sau prin ajustarea unui slider. Proiectele automate devin mai eficiente și mai precise.
· Integrare și analize – Grasshopper se conectează ușor cu alte instrumente (BIM, soluții de randare, aplicații analitice etc.). În practică, aceasta înseamnă posibilitatea conectării unor componente suplimentare pentru analize energetice, simulări de iluminare sau verificări structurale. Există pluginuri specializate (precum Ladybug/Honeybee pentru analiza climatică sau Karamba pentru analiza structurală) care adaugă instrumente analitice avansate în Grasshopper. Într-un singur mediu, Grasshopper permite nu doar crearea modelelor, ci și analizarea lor și pregătirea rapoartelor (de exemplu performanța energetică a unei clădiri).
Grasshopper gestionează întreaga geometrie Rhino: curbe, suprafețe NURBS, solide, rețele (mesh), puncte, nori de puncte și obiecte SubD (după îmbunătățirile din Rhino 8). Deoarece Grasshopper face parte din Rhino, toate modelele create vizual sunt imediat vizibile și editabile în spațiul Rhino – pot fi prelucrate ulterior cu instrumentele standard ale programului (adăugare de filtre, randare, realizare documentație 2D etc.). În plus, Grasshopper 8 permite gestionarea completă a atributelor obiectelor (precum straturi, materiale sau culori) direct din definiție, ceea ce facilitează organizarea proiectului.
Aplicațiile Grasshopper
Grasshopper a câștigat popularitate în numeroase industrii datorită flexibilității și capacităților sale extinse. Iată cele mai importante exemple de utilizare:
· Arhitectură – crearea și optimizarea formelor clădirilor, fațadelor și structurilor portante. Arhitecții folosesc Grasshopper pentru generarea formelor libere (similare lucrărilor lui Z. Hadid sau F. Gehry) și pentru modelarea fațadelor parametrice (de exemplu fațade generative care reacționează la expunerea solară). Grasshopper este ideal pentru prototiparea rapidă a numeroaselor variante de proiect și testarea parametrilor (unghiuri de înclinare, proporții, goluri). Datorită integrării cu instrumente BIM (de exemplu Rhino + VisualARQ sau Konstru pentru analiza structurală), proiectul arhitectural poate fi corelat coerent cu documentația inginerească.
· Inginerie și construcții – optimizarea structurilor și conductelor, analiza încărcărilor. Cu ajutorul Grasshopper și al pluginurilor specializate (Karamba3D, Kangaroo), inginerii pot efectua rapid calcule statice și dinamice, form-finding (determinarea formei optime a structurii) sau analiza tensiunilor. De exemplu, se pot genera rețele tridimensionale de tip fermă și verifica imediat rezistența lor sau optimiza iterativ poziționarea stâlpilor de susținere. Grasshopper este util și pentru generarea automată a desenelor de execuție (diagrame de tensiuni, grafice de distribuție a forțelor), facilitând comunicarea între arhitect și inginer.
· Producție și fabricație – proiectarea componentelor mecanice, a elementelor îndoite sau a panourilor. Producția pieselor metalice, debitarea CNC sau tăierea laser beneficiază de Grasshopper datorită posibilității de optimizare a utilizării materialului și generării modelelor precise. Există pluginuri (de exemplu OpenNest) pentru aranjarea automată a elementelor pe foaia de material, optimizând consumul. Meșteșugarii și producătorii pot defini ușor șabloane și modele (de exemplu ferestre cu dimensiuni variabile, profile metalice) pe baza parametrilor – este suficientă modificarea unei dimensiuni pentru a actualiza geometria tuturor componentelor asociate.
· Inginerie inversă și scanare 3D – procesarea scanărilor în modele CAD. Rhino 8 îmbunătățește semnificativ gestionarea norilor de puncte mari (date provenite din scanere 3D rapide, LiDAR etc.), facilitând lucrul la modele de teren, proiecte de restaurare sau prototipuri. Deși Grasshopper nu este în sine un instrument de inginerie inversă, poate colabora cu rezultatele scanării. De exemplu, există pluginuri (precum RhinoResurf) care permit ajustarea suprafețelor NURBS la rețele și nori de puncte. Astfel, utilizatorul poate genera suprafețe avansate din datele scanate și apoi utiliza Grasshopper pentru modificarea lor ulterioară sau generarea automată de detalii. Rhino, ca platformă, oferă și instrumente pentru transformarea rețelelor în obiecte CAD, pe care Grasshopper le poate susține.
· Proiecte specializate – design interior, detalii arhitecturale, artă digitală sau chiar aplicații stomatologice (modelarea protezelor și implanturilor pe baza scanării cavității bucale). Grasshopper este utilizat și de designeri industriali, bijutieri sau cercetători pentru explorarea formelor generative. Datorită interfeței intuitive, chiar și începătorii pot crea ornamente complexe sau rețele controlate prin slider-e. În domeniul medical, Grasshopper permite crearea de structuri adaptate parametrilor anatomici, utilizate în prototiparea implanturilor sau accesoriilor ortodontice.
Ecosistemul și extensiile Grasshopper
Un avantaj major al Grasshopper este ecosistemul activ și sprijinul comunității. Utilizatorii au la dispoziție mii de definiții gata făcute (fragmente de algoritmi) și biblioteci de componente. Site-ul oficial Food4Rhino oferă sute de pluginuri gratuite și comerciale care extind funcționalitatea Grasshopper.
De exemplu: Ladybug/Honeybee permit analiza climatică și de iluminare a clădirilor, Galapagos și Wallacei oferă optimizare automată a proiectelor (selectarea celor mai buni parametri dintre variante), iar Kangaroo este un motor fizic pentru simularea elasticității sau gravitației. Pentru industria CNC sunt cunoscute pluginuri precum OpenNest (optimizarea aranjării elementelor pentru tăiere) sau PanelingTools și Weaverbird pentru crearea și netezirea rețelelor organice. Merită menționat și pluginul Raven AI – un asistent conversațional AI integrat direct în mediul Grasshopper, care permite generarea și editarea definițiilor parametrice pe baza descrierilor text sau a schițelor și colaborează cu pluginurile și componentele existente, inserând scripturile generate direct pe canvas-ul Grasshopper. Raven accelerează prototiparea și reduce bariera de intrare în proiectarea parametrică, oferind posibilitatea depanării definițiilor existente și iterării proiectului prin limbaj natural; instalarea și utilizarea necesită înregistrare și generarea unei chei API la furnizor.
Grasshopper beneficiază, de asemenea, de un suport educațional excelent – există numeroase cursuri, tutoriale video și exemple descărcabile. Publicațiile academice și de specialitate subliniază că Grasshopper este „un instrument utilizat pe scară largă în lumea arhitecturii”. Interfața sa vizuală și intuitivă permite începătorilor să exploreze rapid concepte de proiectare fără a învăța programare. Pe internet pot fi găsite definiții parametrice gata făcute pentru arhitectură, mecanică și design, precum și forumuri și grupuri de discuții active unde specialiștii își împărtășesc experiența.
Noutăți în Grasshopper (Rhino 8)
În Rhino 8 au fost introduse îmbunătățiri semnificative în Grasshopper, extinzându-i capacitățile cu funcții utile atât pentru proiectanți, cât și pentru ingineri:
· Gestionarea atributelor obiectelor – Grasshopper permite acum modificarea directă a atributelor Rhino (strat, culoare, material) în cadrul definiției, fără setări manuale în fereastra principală Rhino.
· Adnotări și documentație – Grasshopper 8 include componente pentru crearea cotelor, etichetelor, hașurilor și tipurilor de linie, permițând generarea documentației 2D direct din definiție.
· Definiții de blocuri (Blocks) – componente noi permit crearea definițiilor de blocuri și inserarea lor ca instanțe în modelul Rhino.
· Live Baking (previzualizare în timp real) – posibilitatea vizualizării și editării geometriei în Rhino în timpul lucrului în Grasshopper, fără actualizare manuală repetată.
· UserText – component nou pentru adăugarea și editarea textelor utilizatorului (taguri) pe obiectele Rhino.
Aceste inovații fac din Grasshopper un mediu de proiectare și mai complet în Rhino 8, combinând modelarea 3D cu funcții CAD și documentație. Rhino 8 introduce, de asemenea, noi tipuri de date în Grasshopper și îmbunătățește performanța, accelerând generarea algoritmilor complecși.
De ce merită să alegi Rhino 8 cu Grasshopper?
Combinația Rhino 8 și Grasshopper oferă companiilor și proiectanților un instrument CAD complet. Rhino este un modelator NURBS versatil, disponibil atât pentru Windows, cât și pentru macOS, iar Grasshopper îi extinde capacitățile prin algoritmi parametrici. Important este faptul că Grasshopper este inclus în licența Rhino și nu necesită costuri suplimentare sau abonamente. Prin achiziționarea Rhino, utilizatorul primește automat acces la Grasshopper, iar actualizările sunt gratuite. Rhino are un cost accesibil, presupune o plată unică fără abonament și funcționează eficient chiar și pe hardware obișnuit, având o curbă de învățare relativ scurtă.
În practică, acest lucru înseamnă că firmele mici și mijlocii pot implementa Rhino + Grasshopper fără investiții hardware majore. Licența include și suport tehnic complet din partea producătorului. Rhino 8 este compatibil cu sute de formate CAD/CAM/CAE, facilitând colaborarea cu alte sisteme utilizate de arhitecți, ingineri sau producători. Pentru industrii precum prelucrarea tablei, tâmplăria sau realizarea monumentelor funerare, este important faptul că Rhino permite integrarea facilă cu mașini CNC datorită exportului îmbunătățit și gestionării liniilor de tăiere.
În concluzie, Rhino 8 cu Grasshopper reprezintă combinația dintre un modelator NURBS puternic și un mediu vizual flexibil. Utilizatorii beneficiază de un instrument care evoluează odată cu nevoile lor – de la modele parametrice simple la proiecte generative avansate și simulări. Această platformă permite realizarea eficientă a proiectelor în arhitectură, industrie, medicină sau design de produs, contribuind la creșterea competitivității și inovării. Rhino + Grasshopper sunt apreciate în industria AEC ca un mediu intuitiv ce permite explorarea ideilor fără necesitatea învățării programării.
Surse:
https://www.rhino3d.com/features/,
https://help.bricsys.com/en-us/document/bricscad-bim/design-assistance/rhino-grasshopper-integration,
https://www.mat.net.pl/projektowanie-parametryczne-w-praktyce-co-warto-wiedziec-przed-pierwszym-modelem/,
https://rhino-3d.pl/grasshopper3d.html,
https://en.wikipedia.org/wiki/Grasshopper_3D,
https://wiki.mcneel.com/rhino/architecture/home,
https://www.novatr.com/blog/top-15-grasshopper-plugins-used-in-aec-industry,
https://www.resurf3d.com/
